概述：

該直流可調穩壓穩流電源產品由變壓器降壓、整流濾波、基準電源電路、基準電壓電路、穩壓、穩流比較放大電路、調整電路及穩流取樣電路等組成。采用了高性能基準電壓源元件及智能的電路控制技術并應用先預穩壓后精確調整的工作方式，當輸出電壓由于電源電壓或負載電流變化引起變動時，則變動的信號經穩壓取樣電路與基準電壓相比較，其所得誤差信號經比較放大器放大后，對線性調整元件進行精細調節，使之輸出高精度的直流電壓源。

該直流電源具有工作性能穩定可靠,直流輸出紋波小、噪音低、穩壓精度高、穩壓特性好、響應時間快，保護電路完善的特點。

應用：工業鋁箔腐蝕、賦能（化成）、蓄電池制造、高質量電鍍、鉭電容賦能、電解電容器老練、引線化成以及電阻器、繼電器、電機、半導體器件的功率老化生產、大專院校實驗室、研究所、郵電通訊和自動化設備上使用。

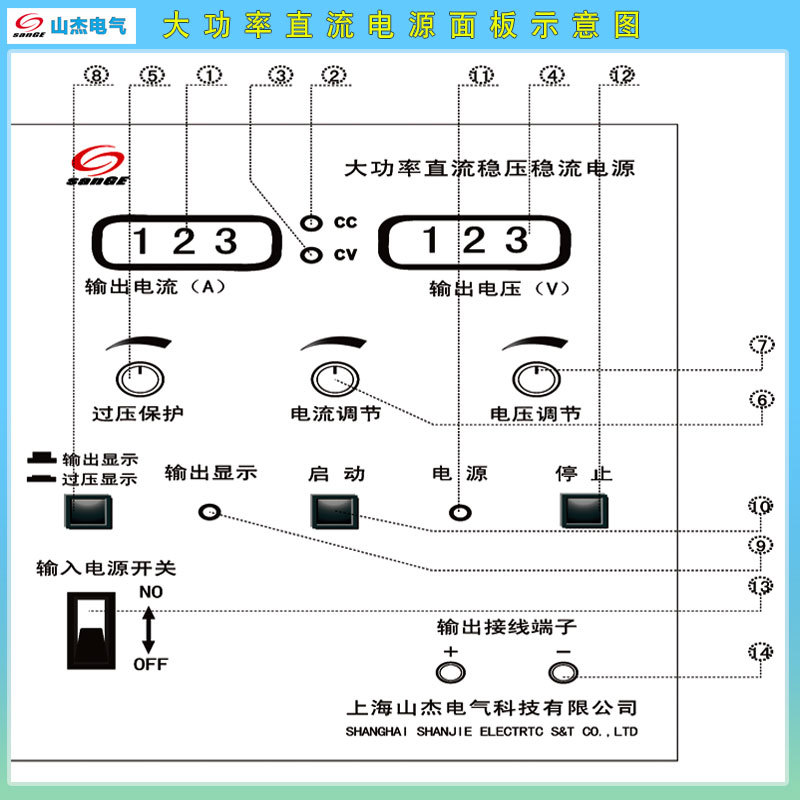

面板說明：

1，輸出電流顯示，單位：安培（A）。

2，穩流指示燈，當機器工作在穩流狀態時，燈點亮。

3，穩壓指示燈，當機器工作在穩壓狀態時，燈點亮。

4，輸出電壓顯示，單位：伏特（V）。

5，過壓保護值調節電位器，調節該電位器，設定輸出過壓保護值，機器輸出電壓超過該設定值時，機器保護，內部接觸器斷開，機器無輸出。

6，電流調節多圈電位器，此電位器設置輸出電流的穩流值。

7，電壓調節多圈電位器，此電位器設置輸出電壓值。

8，過壓顯示按鈕，此按鈕為自鎖按鈕，按下時，輸出電壓表④顯示的是正在設置的過壓保護值，再按下時，該按鈕釋放。,輸出電壓表④顯示的是機器實際的輸出電壓值。

9，輸出顯示指示燈。

10，啟動按鈕，輕按下該按鈕，機器啟動。

11，電源指示燈。

12，停止按鈕，輕按下該按鈕，機器停止。

13，輸入電源總開關。

14，直流電源輸出接線柱。紅色為正極，黑色為負極。

基本參數

1，輸入電壓：AC220V±10 % 50～60Hz

2，輸出電壓： 0～30V

3，輸出電流：100A

4，典型參數：

 30V-100A (最高電壓時測量的有效值)

輸入電壓：AC220V±10%

電源效應： CV≤0.08% CC≤0.1%

負載效應： CV≤0.08% CC≤0.1%

紋波與噪聲：CV≤0.08% CC ≤0.1%

溫度系數：300PPM/℃ (典型值) (穩壓時)

溫度系數：500PPM/℃ (典型值) (穩流時)

5，耐壓： 1 分鐘 2500V

6，絕緣電阻： 2MΩ

7，保護性能：電流限制保護、過壓保護、短路保護（短路保護不允許在高壓時直接進行正負極的短路）

8，電壓顯示表指示精度：1 %

9，電流顯示表指示精度：1 %

10，使用環境： O～4O℃ ，相對濕度＜80 %，無結露以及無腐蝕性氣體。
