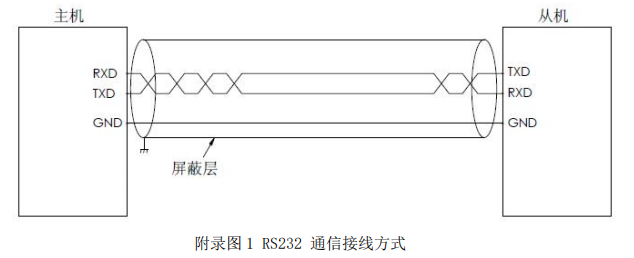

一、 RS232 通信（選配）
1、RS232通信線路的拓?fù)浣Y(jié)構為1對1方式。
2、通信電纜推薦采用隨機附帶的通信線，或采用8芯超五類屏蔽雙絞線。
3、通信電纜應鋪設在專用電纜通道內，距離高電壓（大于48V）、大電流（大于10A）電纜垂直距離大于1m，且不能與之平行。在不可避免的強干擾環境（距離高壓、大電流設備和線路過近） 下，線路應在專用鋼管內走線，且鋼管可靠接地。
4、布放的線纜應平直，不得產生扭絞、打圈等現象，不能受到外力擠壓和損傷。
5、布放線纜應有冗余。通信端口接線兩端應預留0.3-0.6m。
6、通信電纜長度不超過15米。
7、通信線路TXD、RXD必須使用同一對雙絞線的2芯。
8、多根通信總線必須排置整齊后使用扎帶可靠的固定在其接入端附近，不得吊掛，接入端子處不能直接受力。
9、通信線路的屏蔽層應該在通信主機端良好接地。
二、 RS485 通信（選配）
2.1 布線規范
1、RS485通信線路的拓?fù)浣Y(jié)構為1主多從方式。
2、通信電纜推薦采用隨機附帶的通信線，或采用8芯超五類屏蔽雙絞線。
3、通信電纜應鋪設在專用電纜通道內，距離高電壓（大于48V）、大電流（大于10A）
電纜垂直距離大于1m，且不能與之平行。在不可避免的強干擾環境（距離高壓、
大電流設備和線路過近） 下，線路應在專用鋼管內走線，且鋼管可靠接地。
4、布放的線纜應平直，不得產生扭絞、打圈等現象，不能受到外力擠壓和損傷。
5、布放線纜應有冗余。通信端口接線兩端應預留0.3-0.6m。
6、通信電纜長度不超過1200米。
7、通信線路485A、485B必須使用同一對雙絞線的2芯。
8、多根通信總線必須排置整齊后使用扎帶可靠的固定在其接入端附近，不得吊掛，接入端子處不能直接受力。
9、如果兩線制通信不上或者亂碼報文多，可考慮連接通信主機和通信設備的通信電源的數字地。
10、通信線路的屏蔽層應該在通信主機端良好接地。

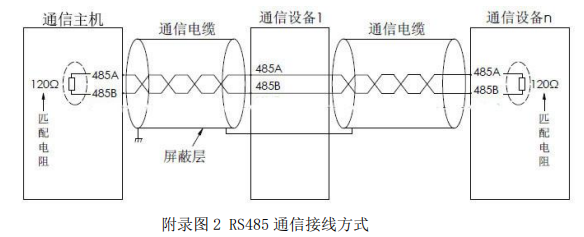

RS485網絡拓?fù)湟瞬捎么?lián)總線型拓?fù)?，即通信主機（主節點）位于總線的起始端，每套通信設備（從節點）根據安裝位置依次串聯。通信設備的連接如圖2所示
當RS485通信線路中誤碼率較高、或通信線路接近末端位置的通信設備不能正常通信時，可在通信線路的485A與485B之間應跨接120Ω匹配電阻，以減少線路中的反射、吸收噪聲，有效地抑制噪聲干擾。
每路通信網絡上只能有2個終端電阻且分別位于總線的兩個最遠端，中間不得再有任何匹配電阻如圖2所示。
